Mesure d'angle de contact


Mesure d’angle de contact : Digidrop – MCAT Goniomètre (GBX)

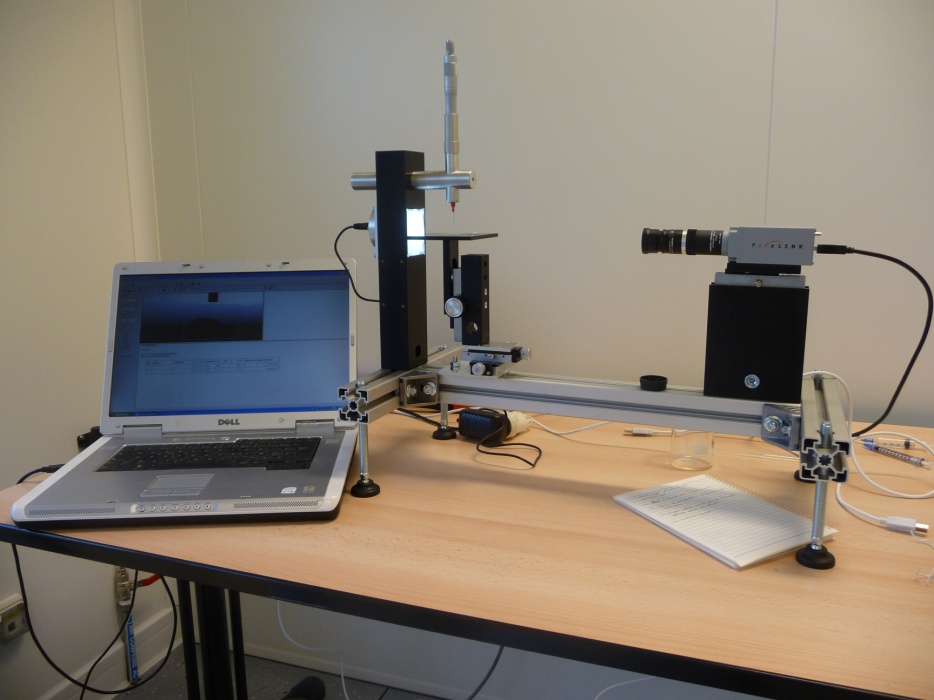

Photo_Angle de goutte


Contact :


Franck CHOLLET
Bâtiment TEMIS Sciences – Bureau N3-05
03 63 08 26 22 (Bureau)
franck.chollet@femto-st.fr

Site :

Salle Blanche TEMIS
Zone box industriel



Fonctionnement :

La mesure d’angle de goutte à l’aide du goniomètre MCAT permet d’évaluer simplement la mouillabilité des surfaces, directement liée à leur énergie de surface. Son usage permet d’analyser rapidement et quantitativement l’effet d’un traitement plasma, l’état de propreté de la surface, etc, sans endommager la surface qui n’est en contact qu’avec une goutte du liquide (eau ou autre liquide).

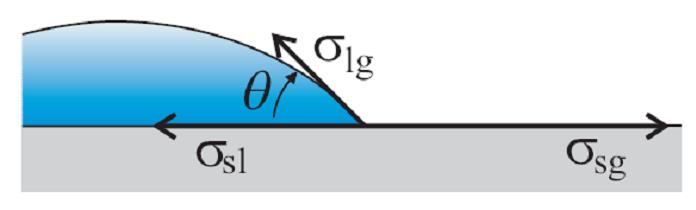

Mouillabilité_Angle de goutte



Le principe de fonctionnement est assez simple, avec une caméra qui permet de relever le profil de la goutte posée sur le substrat au moyen d’une seringue et d’une plateforme mobile. Le logiciel d’exploitation sur l’ordinateur permet l’extraction automatique de l’angle de contact, en utilisant différents algorithmes.

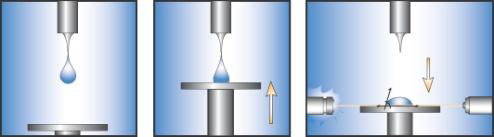

Schéma_Angle de goutte



Caractéristiques techniques :

o Mesure statique et dynamique de l’angle de contact
o Précision de la mesure : +/-0.1° sur des gouttes de référence
o Plage de mesure : 0 – 180°
o Plage d’énergie de surface: 0,5 – 1000 mN/m
o Vitesse d’analyse d’image std: 50/60 images/s par camera USB
o Zoom: x10
o Taille de l’échantillon Std: qq mm à 100mm (wafer)
o Types de seringues fournies: verre ou plastique



Exemple de mesures :

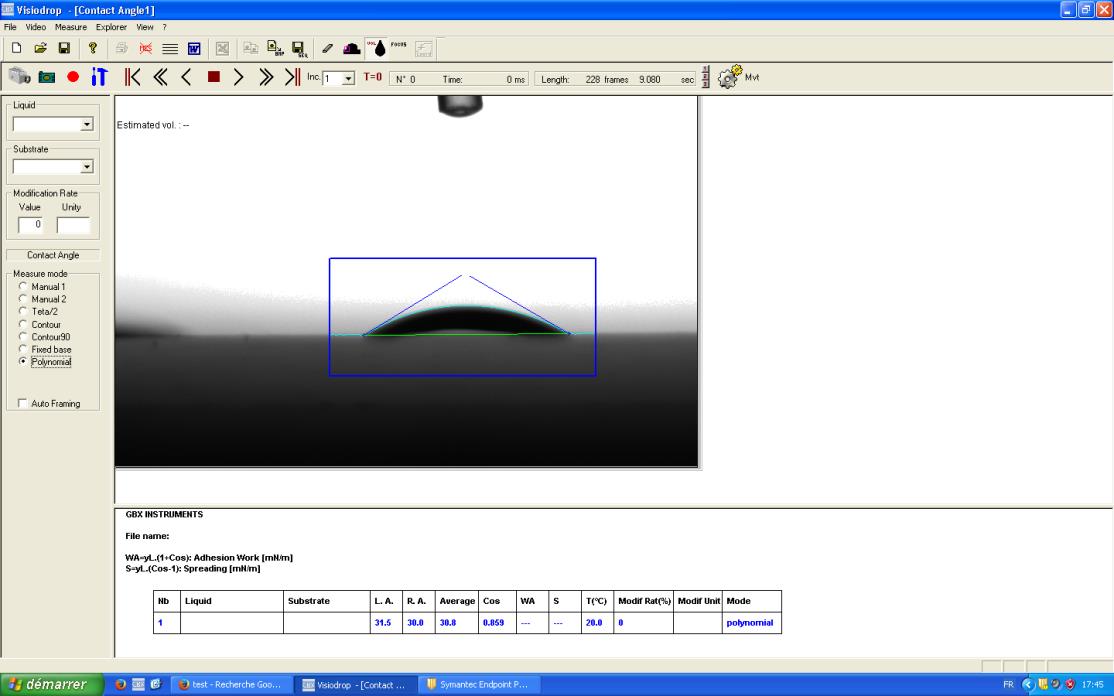

Mesure_Angle de goutte

Mesure de l’angle de contact sur une surface de silicium avec de l’oxyde natif
