Machine d'Electro-érosion à fil fin par immersion


Machine d'Electro-érosion à fil fin par immersion

Machine d'Electro-érosion à fil fin par immersion


Contact :

Gérard MICHEL
Site ENSMM
03 81 40 27 72
gerard.michel@ens2m.fr

Site :

ENSMM





Fonctionnement :

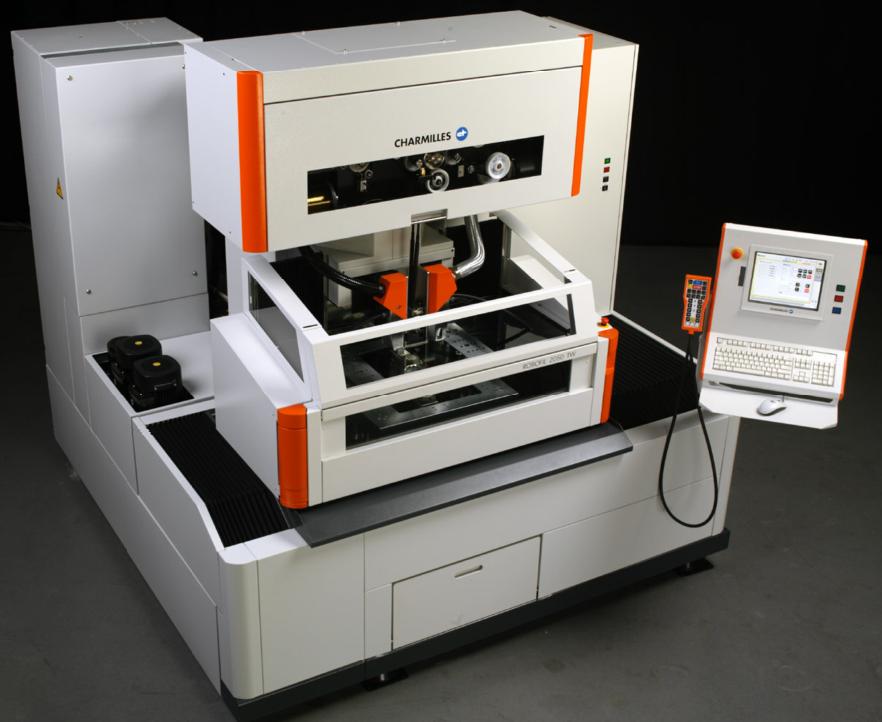

Cette machine industrielle d'électro-érosion à fil fin (machine bi-filaire) permet l'usinage de pièces de très petits volumes de toute matière conductrice.


Caractéristiques techniques :

- Fil vertical : diamètre du fil de 0.020 ou 0.025mm
- Système d'enfilage automatique du fil
- Grande plage d'enfilage du fil (de 0.03 à 0.25mm) avec guide fil associé

- Course des axes :

• Axes X et Y : 250mm*200mm
• Axe Z : 100mm
• Résolution : <1µm sur 100 mm de hauteur

- Angle de dépouille :

• Fil gros : ± 30º sur 65mm
• Fil fin : ± 1.5º sur 65mm

- Table de travail : dimension 560*660mm
- Poids maximum de la pièce supportée : 500kg
- Diélectrique : eau déionisée

- Rugosité :

• 0.2µm Ra pour l'acier
• 0.05µm Ra pour la céramique


Exemples de réalisation :

Les applications concernent la réalisation de microcomposants pour le domaine du biomédical, l'électronique et plus généralement la réalisation de composants pour les microsystèmes opto-électro-mécaniques.

Réalisation électro-érosion

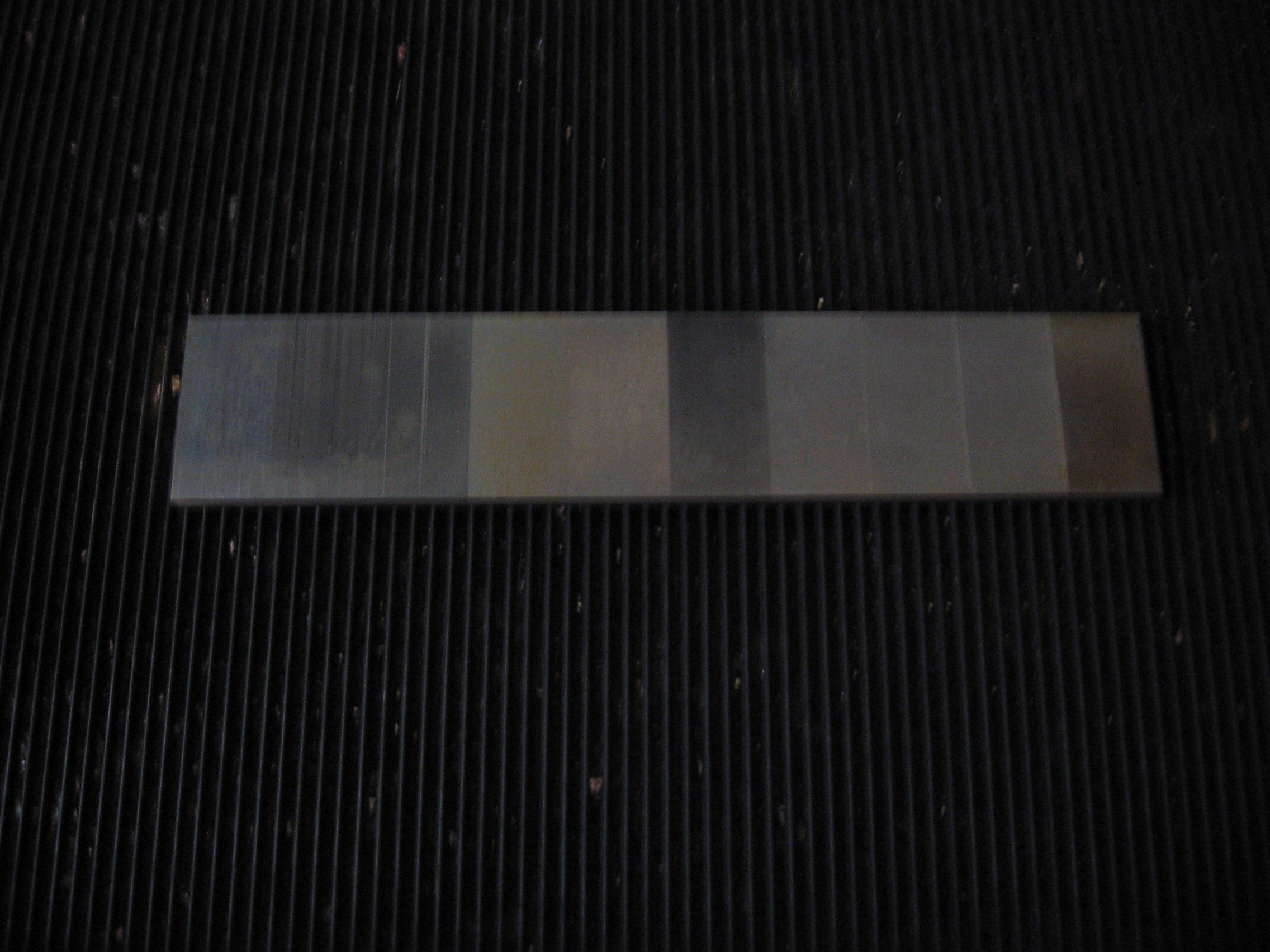

Plaquette de test de fil (1 ébauche-10 finitions)
