Micro-moulage


Micro-moulage de polymères et polymères chargés

Micro-moulage de polymères et polymères chargés


Contact :

Gérard MICHEL
Site ENSMM
03 81 40 27 72
gerard.michel@ens2m.fr

Site :

ENSMM



Fonctionnement :

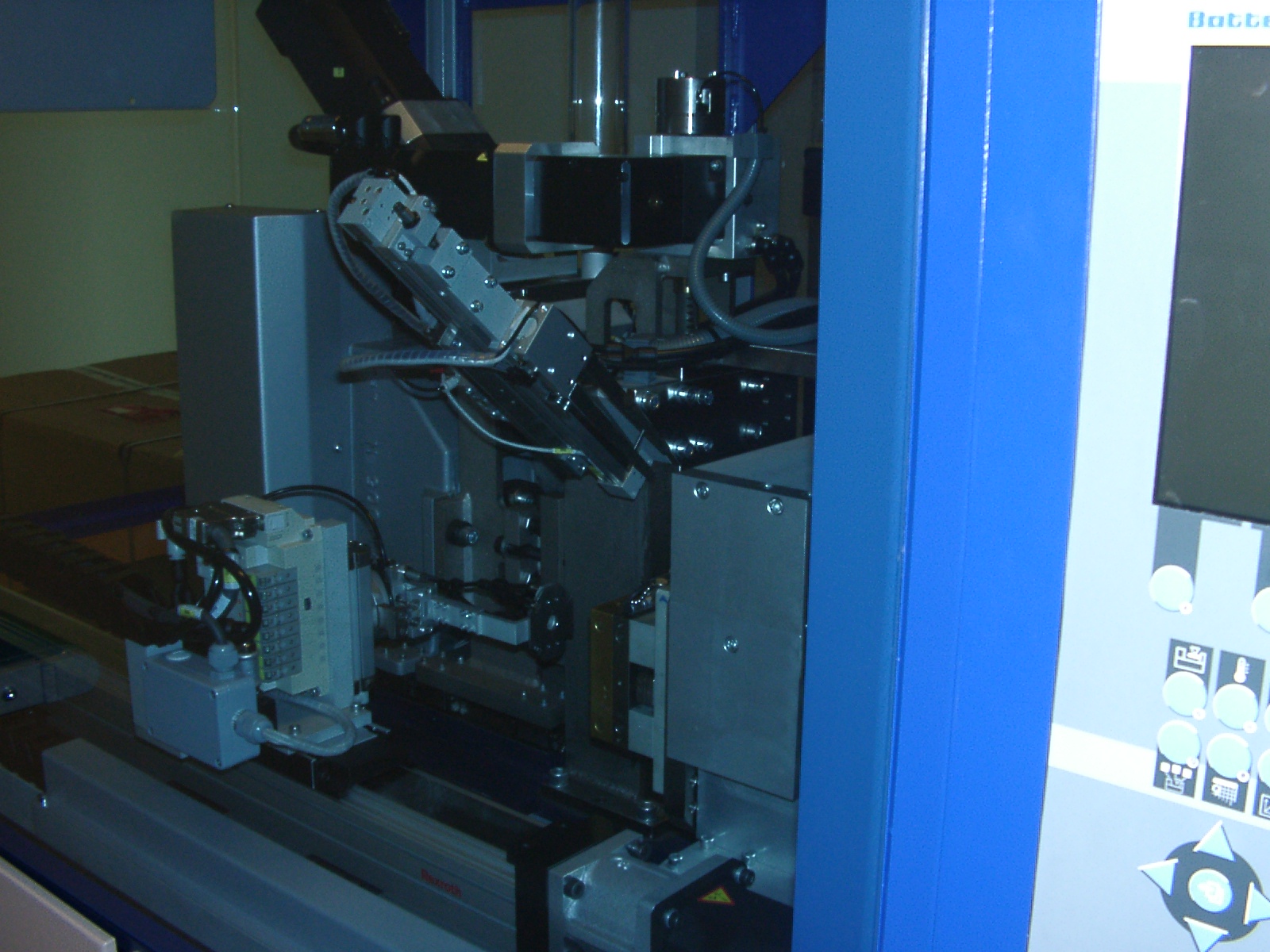

Machine industrielle de micro-moulage pour la réalisation de micro-composants bi-matières. Cette machine permet l'obtention de pièces injectées de très petits volumes (moins de 0.1mm3 à quelques mm3). La machine d'injection possède deux vis distinctes pour permettre l'obtention de composants bi-matières avec des polymères ou polymères chargés (moulage par injection de fibres, moulage par injection métallique ou céramiques).


Caractéristiques techniques :

- Masse de 0.0011g à 0.02g
- Volume injectable de 0.025 à 1.1cm3
- Vitesse d'injection maximale : 760 mm/s
- Force de fermeture du moule : 50kN

- Diamètre de vis :

• Vis d'alimentation 14mm
• Piston de dosage 4mm

- Ecartement entre plateaux fixe et mobile :

• Minimum : 100mm
• Ouverture : 200mm
• Fermeture : 300mm

- Possibilité de mesure de la pression dans la cavité du moule
- Pompe à vide asservie à la machine pour la réalisation de l'injection et du démoulage sans problèmes de remplissage
- Système de pré-dosage pour le contrôle précis du volume
- Possibilité de réalisation de composants bi-matières avec une disposition en L
- Evacuation automatique du micro-composant après moulage et posage sur un tapis roulant
- Qualité géométrique de la production observable à l'aide d'une caméra CCD
- Régulation de la température du moule interfacé avec la presse : 3 zones de canaux chauds
- La production de composants est réalisée dans une enceinte (classe 100)


Exemples de réalisation :

Les principales applications concernent le domaine du biomédical, de l'électronique et plus généralement des composants pour les microsystèmes opto-électro-mécaniques.

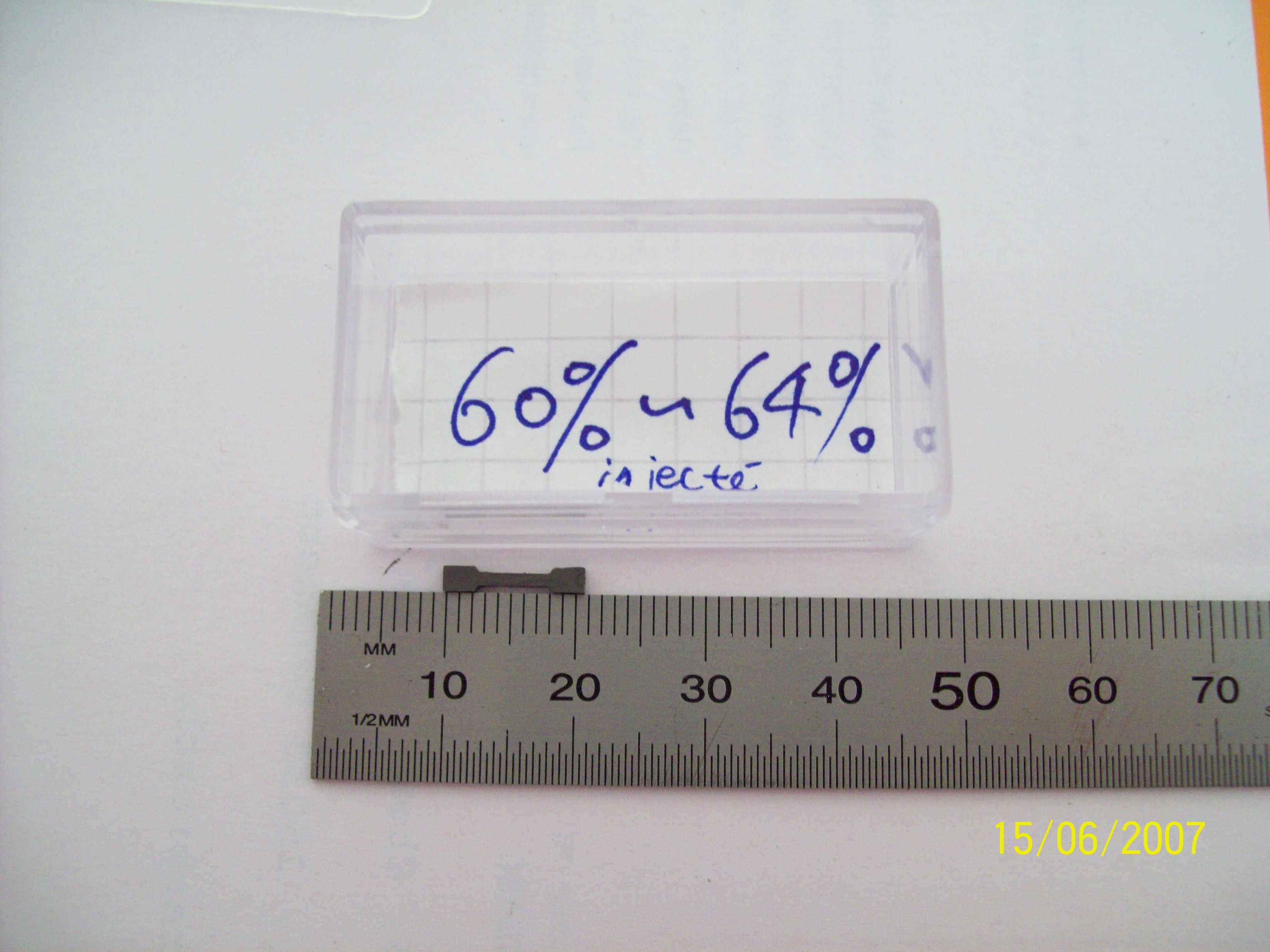

Eprouvette traction_micro-moulage

Eprouvette traction MIM (2 mélanges à des taux de charge différents) bi-injectée

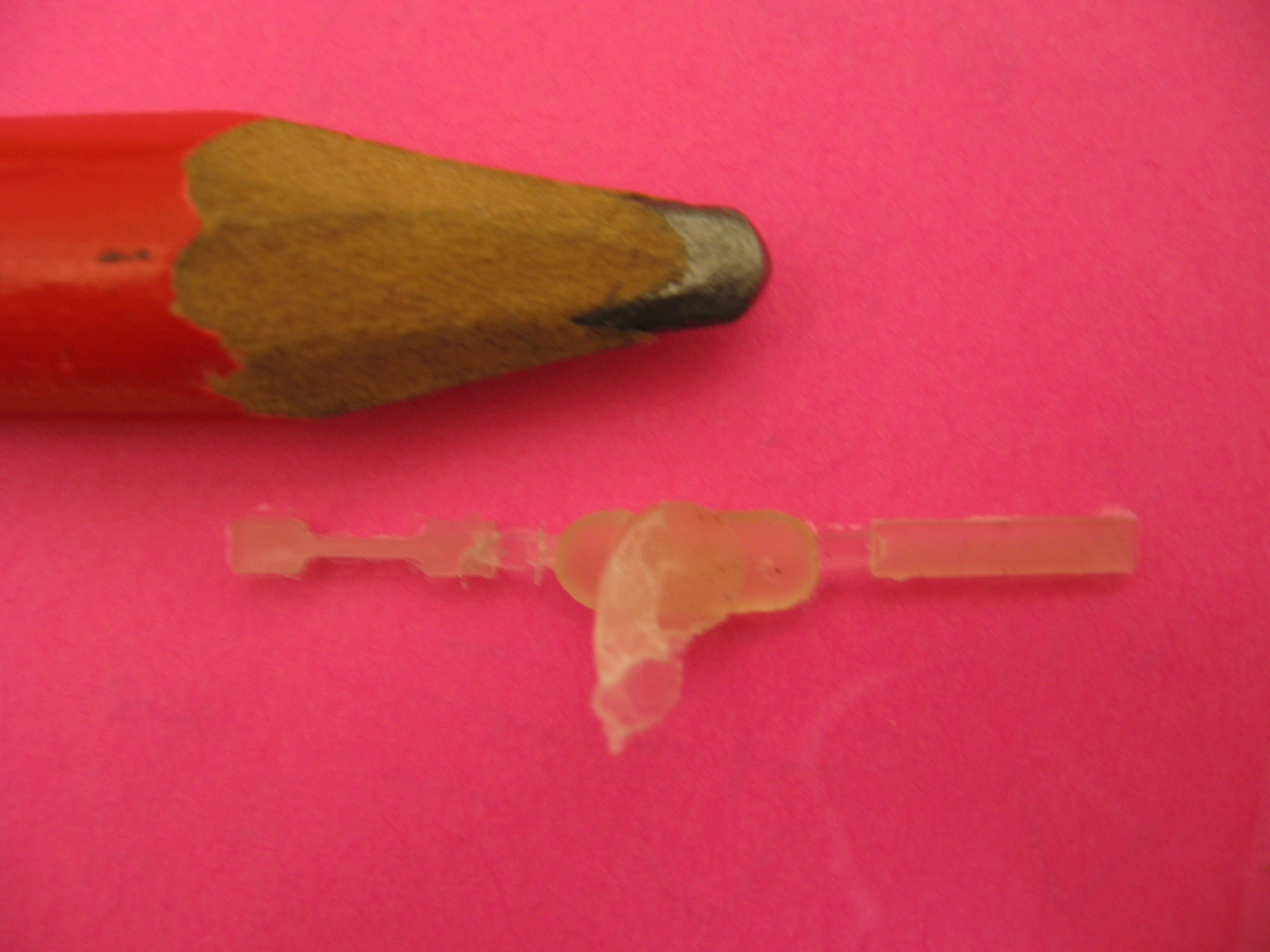

Eprouvette traction_flexion_micro_moulage

Eprouvette traction- éprouvette flexion en PP
