Microscopie à force atomique (AFM)


Microscopie à force atomique dit Multimode SPM
Nanoscope Software version 5
Machine_AFM



Contact :

Céline ELIE-CAILLE
Bâtiment TEMIS Sciences
03 63 08 26 16
celine.caille@femto-st.fr


Site :

Bâtiment TEMIS Sciences
Salle AFM



Fonctionnement :

L’appareil MultiMode permet 1) de caractériser la topographie d’échantillons biologiques à l’échelle nanométrique (mode imagerie) et 2) de mesurer des forces d’interaction entre deux molécules (mode spectroscopie de forces).

AFM en mode imagerie

AFM en mode imagerie (scan x/y)

AFM en mode spectroscopie de forces

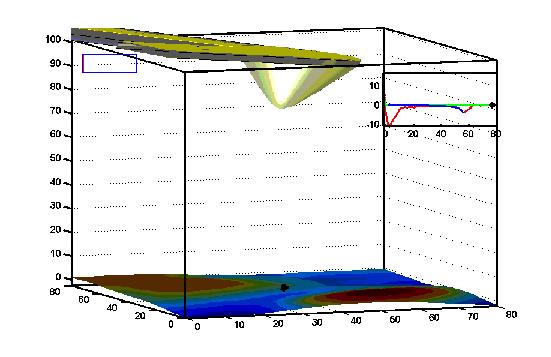

AFM en mode spectroscopie de forces



Plusieurs modes d’imagerie sont disponibles, dont les modes contact et contact intermittent (tapping) qui sont les plus fréquemment utilisés sur cet appareil. Ce dernier mode est obtenu par mise en oscillation du levier à sa fréquence de résonance.

contact mode_AFM
Intermittent contact_AFM



Cet appareil offre également la possibilité de travailler en milieu liquide grâce à l’utilisation d’une cellule fluidique (cf figure ci-dessous). Dans le cas d’observation d’échantillons biologiques, ceci permet donc de travailler en conditions physiologiques (milieu tamponné, sels, etc….).

Cellule fluidique_AFM

Cellule fluidique pour travail en milieu liquide



Caractéristiques techniques :

- Tête MultiMode SPM
- Scanners :
7411EV (équipement Institut Femto-st)
1306J (équipement Institut Femto-st)



Ensemble des scanners :

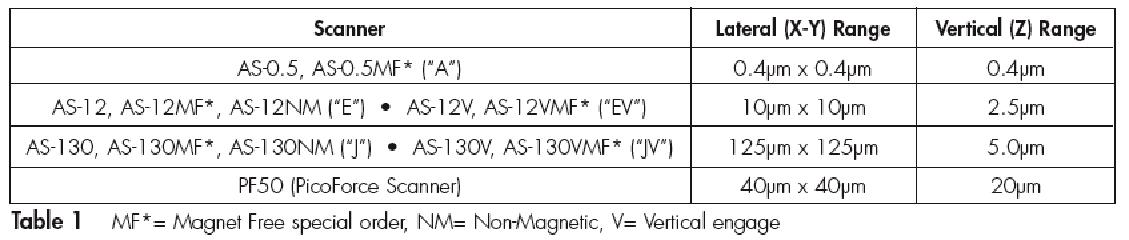

Tableau Scanners_AFM



- Bruit : < 0.3 Å RMS en dimension verticale (Z) dimension / vibration isolation
- Taille d’échantillon: diamètre 15 mm; épaisseur ≤ 5 mm



- Supports de levier :


Tapping mode/contact mode in air (std); (disponible à l’Institut Femto-st)
Tapping mode/force modulation in fluid (optional); (disponible à l’Institut Femto-st)
Force modulation in air (optional); electrical field (optional)
STM converter (optional)
Low-current STM converter (optional); contact mode fluid cell (optional)
Electrochemistry AFM or STM fluid cell (optional)
Electrochemistry tapping mode fluid cell (optional)
TRmode (optional)

- Isolation vibrationnelle et acoustique :

Table antivibration
Cloche en mousse

Exemples de réalisation :

Substrats micro/nanostructurés :

GaAs microstructuré_AFM

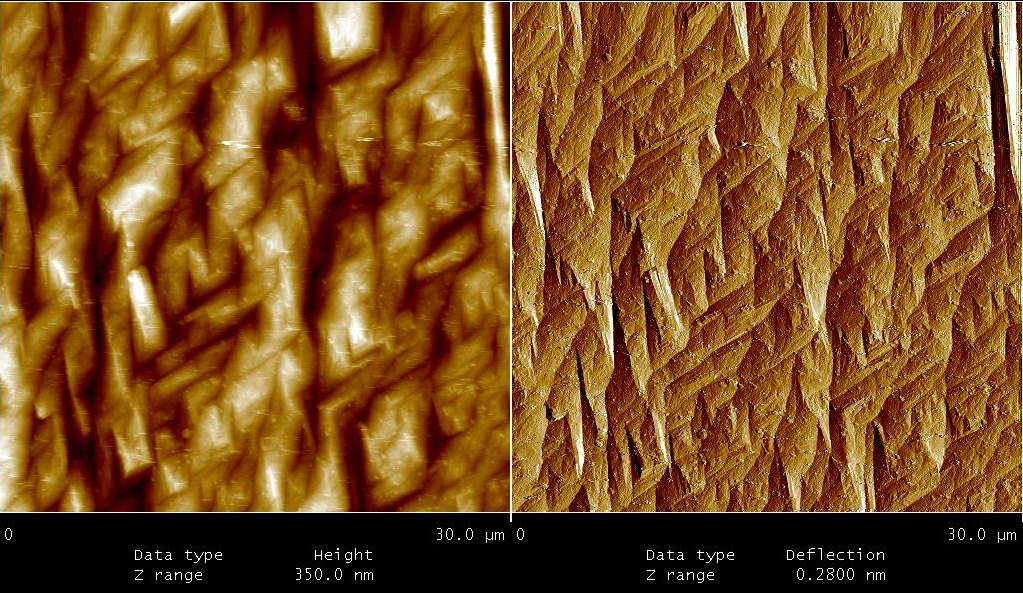

GaAs microstructuré par usinage chimique

Terrasses d'or_AFM

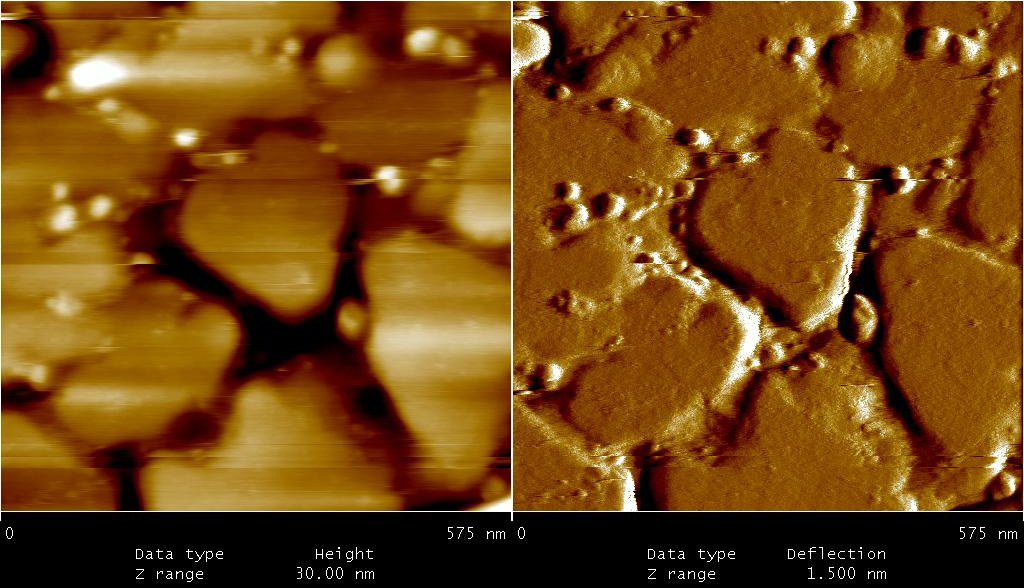

Terrasses d’or

Oxyde d'Al poreux_AFM

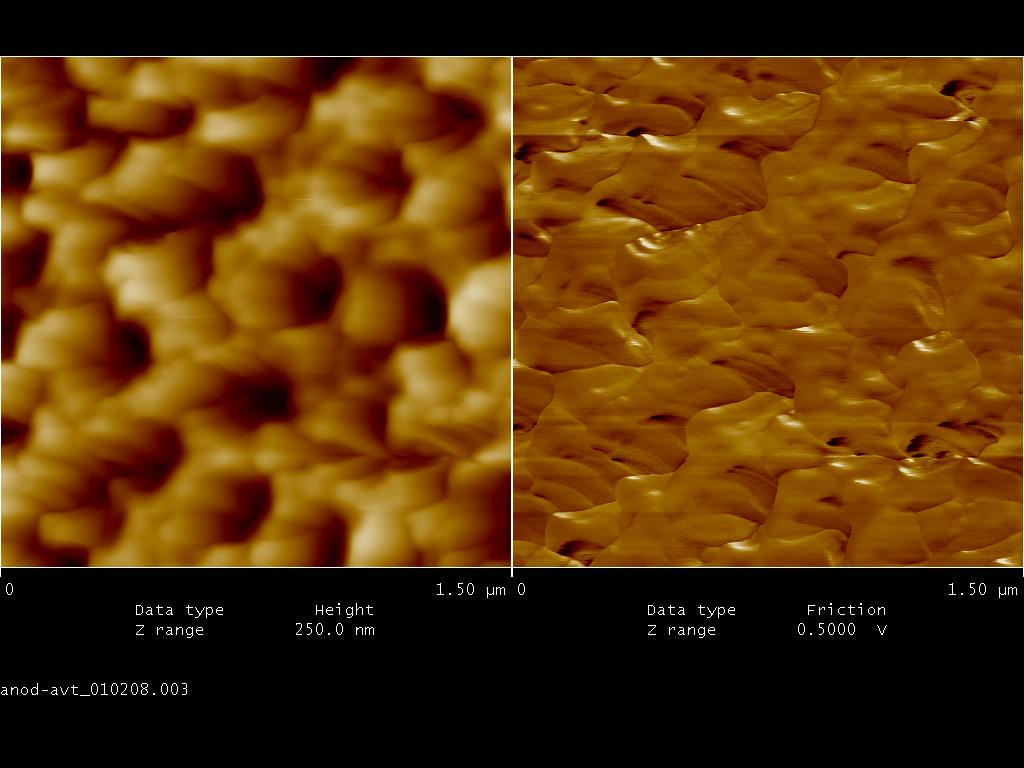

Oxyde d’aluminium poreux



Biointerfaces :

Monocouche protéique sur puce d’or

Monocouche protéique sur puce d’or

Avant (A) et après (B) immobilisation d’une monocouche protéique

Globules rouges capturés sur puce d’or

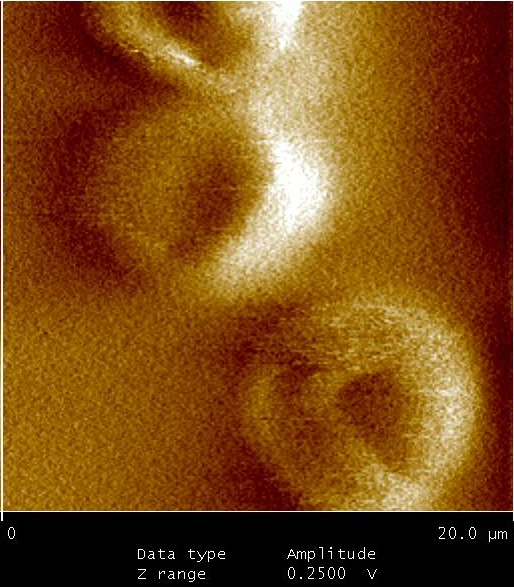

Globules rouges capturés sur puce d’or
