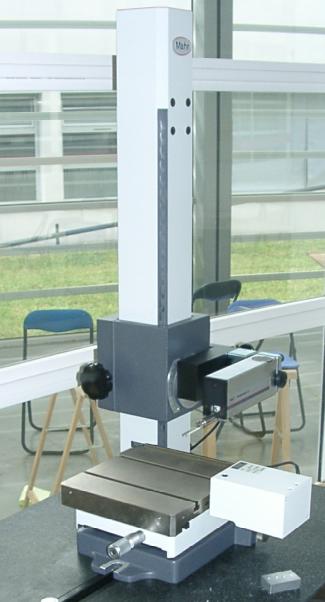

Rugosimètre tridimensionnel

Rugosimètre tridimensionnel



Contact :

Jean-Jacques BOY
Site ENSMM
03.81.40.28.23
jean-jacques.boy@ens2m.fr


Site :

ENSMM







Fonctionnement :

La mesure est effectuée par le déplacement d'une pointe diamantée le long d'une droite à la surface de l'échantillon. L'appareil mesure les variations de hauteur du bras tenant la pointe qui se déplace sur la surface suivant l'axe vertical. Les variations enregistrées sur l'ordinateur permettent de déterminer la rugosité, la profondeur totale de rugosité, la profondeur usinée...


Caractéristiques techniques :

- Déplacement maximum de la pointe : ±250µm
- Angle de la pointe : 25°
- Capacité de mesure : pièces entre 0 et 300mm de hauteur
- Course maxi : 25mm
- Précision : 0.10µm


Exemples de réalisation :

• Mesure du rayon de courbure pour des lentilles de quartz
• Contrôle de la rugosité suite au polissage
• Mesure de l’épaisseur d’un métal ou d’une résine
• Mesure de la planéité
